低粘度自力式壓力調節閥安裝調試

2022-02-21 09:45:25 83

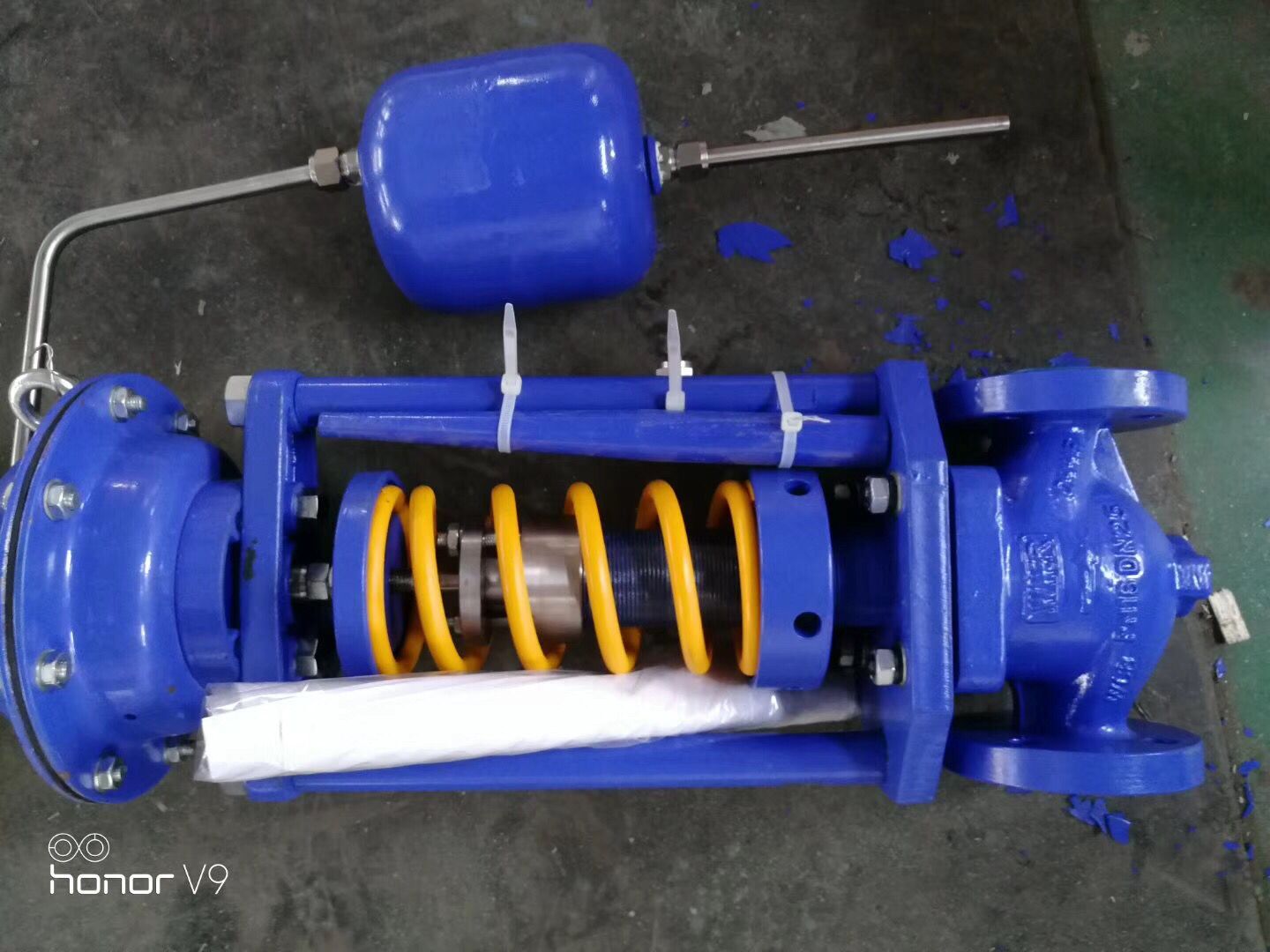

低粘度自力式壓力調節閥安裝調試自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。是一種無需外加能源，利用被控介質自身能量當動力源、引入執行膜室產生推力，控制節流元件運動達到自動調節。具有測量、執行、控制的綜合功能。可在無氣、無電的場所。廣泛應用于石油、化工、電站、輕工、印染工業部門自控系統中各種設備氣體、液體及蒸汽介質的減速壓、穩壓（用于閥后壓力調節）泄壓、穩壓（用于閥前壓力調節）的自動控制。根據用戶不同的工況條件可選用不同的閥芯結構型式以及不同執行機構，以達到的控制效果。
　　壓力分段范圍細且互相交叉，調節精度高。
　　壓力設定值在運行期間可連續設定。
　　對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
　　橡膠膜片式檢測，執行機構測精度高、動作靈敏。
　　采用壓力平衡機構，使調節閥反應靈敏、控制。

福建捷斯特閥門制造有限公司

注：1.壓閉型用于閥后壓力調節，當閥后壓力升高，閥門關閉，以達到減壓，穩壓的目的。
2.壓開型用于閥后壓力調節，當閥后壓力升高，閥門打開，以達到泄壓，穩壓的目的。
低粘度自力式壓力調節閥安裝調試主要零件材料
閥體：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
閥芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥桿：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜蓋：A3、A3鋼涂四氟乙烯不銹鋼
填料：丁、乙炳、氟、耐油橡膠, 福建捷斯特閥門制造有限公司

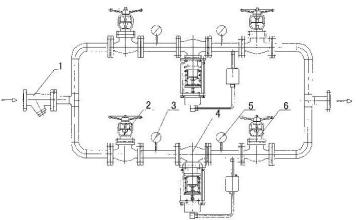

低粘度自力式壓力調節閥安裝調試安裝方式
1. 閥在氣體或低粘度液體介質中使用時，通常ZZY型自力式壓力調節閥為直立安裝在水平管上，當位置空間不允許時才倒裝或斜裝，當確認介質很潔凈時，可不安裝過濾器。

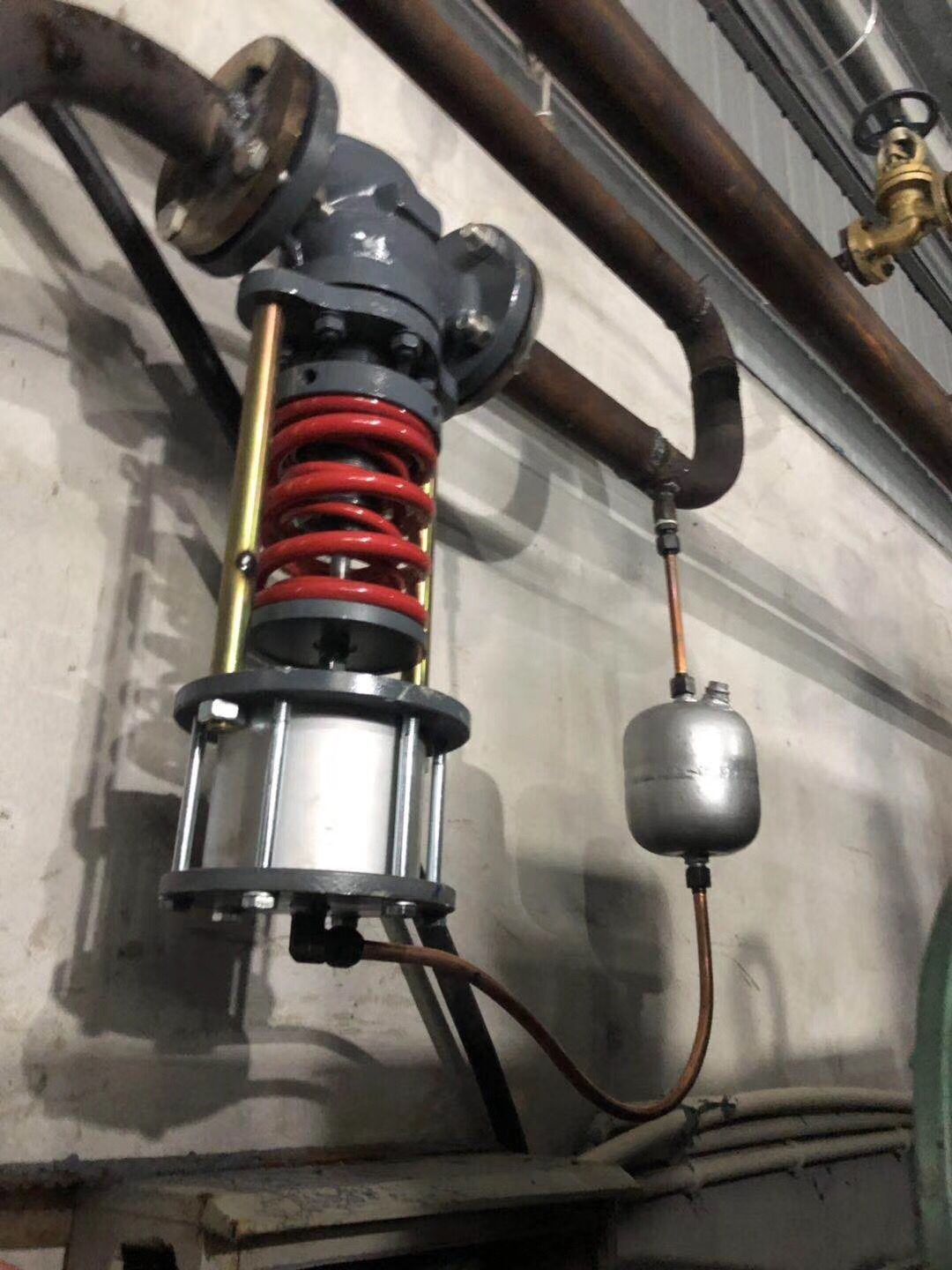

2. 閥在蒸汽或高粘度液體介質中使用時，通常ZZY型自力式壓力調節閥為倒立安裝在水平管上。, 福建捷斯特閥門制造有限公司

低粘度自力式壓力調節閥安裝調試安裝時應注意以下幾點：
1.    冷凝器應高于調壓閥的執行機構而低于閥前后接管。使用前冷凝器應灌滿冷水，以后約3個月灌水一次。
2.    取壓點應取在調壓閥適當位置，閥前調壓應大于2倍管道直徑，閥后調壓應大于6倍管道直徑。
3.    為便于現場維修及操作，調壓閥四周應留下適當空間，閥前后應設置截止閥與旁路手動閥。
4.    調壓閥通徑過大（DN≥100時），應有固定支架。
5.    當確認介質很潔凈時，過濾器可不安裝。
6.    自力式閥可以比管道通徑小，但過濾器和截止閥不能。
當介質流體從閥前流過經過閥芯閥座節流后，轉化為閥后壓力。然后經過管線輸入上腔室作用在頂部的托盤上，這時產生的作用力會與彈簧的反作用力相對等。這樣就決定了閥芯閥座的相對位置，從而控制閥后壓力。當閥后壓力增加時作用在頂盤上的作用力也隨之增加，使閥芯關關向閥座的位置，這樣閥芯和閥座之間的間隔就減小，流阻變大閥后壓力降低。直到頂盤上的作用力與彈簧反作用力相平衡為止，從而使閥后壓力下降到預設值。當閥后壓力降低時，作用方向與之前所說相反，這就是自力式調節閥的工作流程了。

福建捷斯特閥門制造有限公司
