V230Y第二代自力式壓力調節閥改進

2022-02-21 09:44:16 89

V230Y第二代自力式壓力調節閥改進自力式調節閥能力比一般調節閥大且無泄漏，在許用壓差范圍內可作切斷閥用。氣開、氣關作用由正反執行機構實現。該閥適用于高粘性流體、懸浮狀顆粒、纖維介質和有毒介質、腐蝕性介質的調節場合。第二代自力式壓力調節閥由閥體、閥座、閥芯部件等組成，是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用于非腐蝕性的液體、氣體和蒸汽等介質的壓力控制裝置。和ZZYP系列相比,控制彈簧由于離閥體較遠,不易受介質溫度而影響，以及更易于更換或調整彈簧的特點。因此自力式壓力調節閥廣泛用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。自力式壓力調節閥系列產品公稱壓力PN16、40，公稱通徑范圍20～300mm，使用溫度≤350℃。多種多樣的品種可供選擇。比老型式有更大壓差范圍。

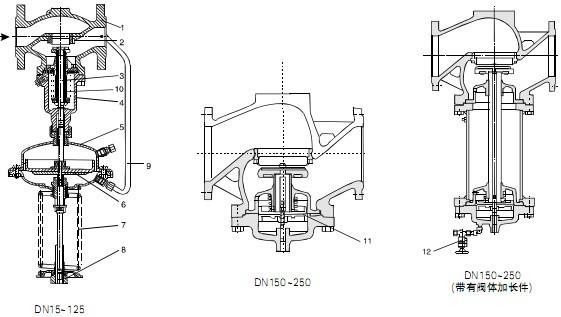

不需要任何能源,僅利用被調對象自身的壓力變化直接振動執行機構,即可達到調節和穩定壓力的新型自力式壓力調節閥的結構組成、工作原理,特點和主要技術參數。具體涉及一種自力式壓力調節閥，包括彈簧驅動裝置、閥體、閥蓋、閥桿、閥芯、閥座；所述彈簧驅動裝置與閥桿相連接；所述閥桿與閥芯相連接；所述閥體與閥蓋相連接；所述閥芯位于閥體內；所述閥芯與閥體之間設置有套筒。本實用新型可以有效地使閥后壓力較穩定，變化范圍較小，閥芯與閥座的相對位置較穩定，介質的流量較穩定，拓寬了自力式壓力調節閥的使用范圍。, 福建捷斯特閥門制造有限公司

,V230Y第二代自力式壓力調節閥改進產品特點
（1）自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
（2）壓力分段范圍細且互相交叉，調節精度高。
（3）壓力設定值在運行期間可連續設定。
（4）對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
（5）橡膠膜片式檢測，執行機構測精度高、動作靈敏。
（6）采用壓力平衡機構，使調節閥反應靈敏、控制。, 福建捷斯特閥門制造有限公司

,V230Y第二代自力式壓力調節閥改進 安裝使用注意事項,1、氣動隔膜閥應垂直安裝于管道上，體積重量較大的以及使用在振動場合時應加支承和夾固。
2、氣動隔膜閥一般應設有旁通管路，以便在隔膜發生故障或維修時能轉換成旁路操作，使生產過程正常進行，在一般不重要場合，裝設手輪機構后可以省略旁通管路，以進行手動操作，同時可限制閥門開度，當手輪機構停止使用時，應恢復到原空檔位置，以利于自控系統的正常進行。,3、清洗管道時，調節應處于大開度，以便排除管道內污物。,4、如閥體襯有防腐層，安裝在管道上時，應采用耐腐蝕軟墊，并注意不使閥體法蘭密封面受損。
5、對隔膜及襯里應定期檢查，防止因腐蝕和破裂而損壞其它零件和造成事故.

福建捷斯特閥門制造有限公司
